テストウェハー販売

Test Waferテストウェハー販売

材料や装置評価に用いるパターン付き、膜付きのウェハーから、ウィルス,たんぱく質等の測定にご使用可能なナノポアチップ（Pore Size50nm~10μm）まで御提供致しております。
各種ウェハーサイズ、ナノポアサイズの対応が可能です。新規テストウェハーの開発（新材料・新構造）も承ります。シリコン基板以外のウェハーにも対応が可能ですので、お気軽にご相談くださいませ。

Nano Poreパターンウェハの例

Pore Size:50nm

Pore Size:200nm

Pore Size:10μm

φ300mm パターンウェハーの例

L/S=260/40nm, SiO Etch
Pitch=300nm(6.5:1)
AR=approx.4.5(Depth=190nm)
X-SEM

L/S=45/45nm, Si Etch
Pitch=90nm(1:1)
AR=approx.11(Depth=500nm)
X-SEM

TOP CD(Cu)=approx.80nm,
Low-k Etch
Pitch=160nm(1:1)
Depth=180nm
X-SEM

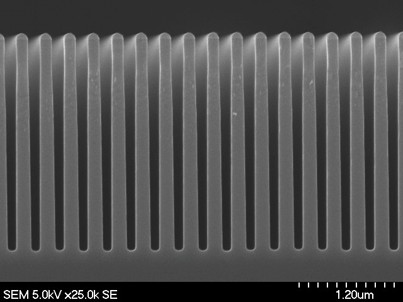

Si L/S Etch
Si Substrate Etching
(Top)L/S=50nm/90nm, Pitch=140nm
Depth=1000nm
X-SEM

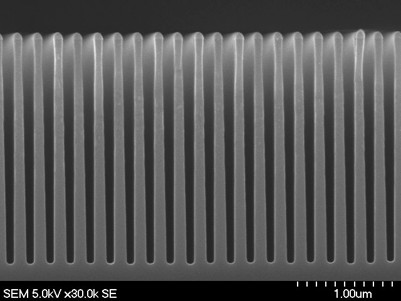

Si Hole Etch
(Top)Hole=φ120nm
Depth=1200nm
X-SEM

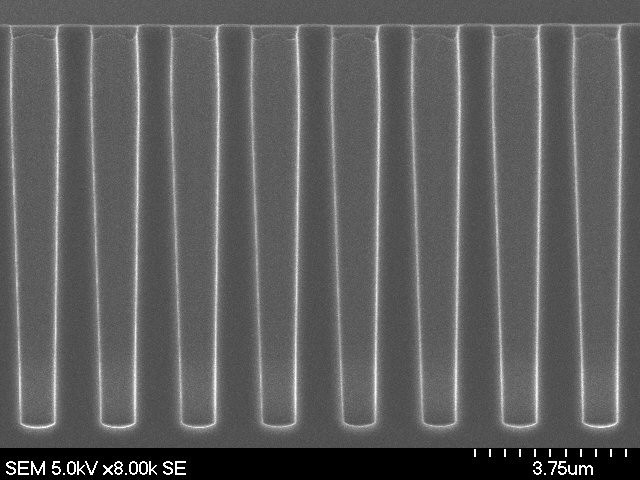

SiO2 L/S Etch
SiO film etching
(Top)L/S=180nm/120nm, Pitch=300nm
Depth=2700nm
X-SEM

φ300mm ブランケットウェハーの例

Classification	Method	Type or Film	Tickness Range (nm)
SiO	Thermal	RTO	1〜5
		Radical Ox	2〜11
		Wet Ox (Batch)	4〜500
	CVD	P-SiO2	2〜500
		LP-TEOS (Batch)	10〜700
		P-TEOS	10〜2,000
		HDP	30〜1,000
SiN	CVD	LP-SiN HCD (Batch)	2〜150
		LP-SiN DCS (Batch)	2〜250
		P-SiN	30〜2,000
Nitridation	Nitridation	RTN	1〜5
		Gate-nitridation	─
		High-K Nitridation	─
a-Si	CVD		10〜300
Poly-Si	CVD		20〜500
SiOC	CVD	P-SiOC (non-porous)	50〜800
SiOC	CVD	P-SiOC (porous)	100〜800
SiCO	CVD	P-SiCO	10〜500
SiCN	CVD	P-SiCN	50〜200
W	CVD	CVD-W	50〜800
AlCu	PVD	AlCu Sputter	160〜1,200
Cu	PVD	Cu Sputter	15〜300
Cu	Plating	Cu Plating	300〜50,000
TiN	CVD (dense)	CVD-TiN (dense)	5〜10
Ti, TiN	CVD	CVD-Ti/TiN	Ti 1〜20 TiN 1〜50
Ti, TiN	PVD	Ti/TiN Sputter	Ti 5〜20 TiN 5〜50
Ta, TaN	PVD	Ta/TaN Sputter	Ta 8〜80 TaN 5〜50
Ni, TiN	PVD	Ni/TiN Sputter	5〜200 5〜130
Resist for Imm ArF	Coater	Only Resist Coat
SOG	Coater	Only SOG Coat
SOC	Coater	Only SOC Coat
Resist for KrF	Coater	Only Resist Coat

φ200mm – パターンウェハーの例

Alパターン　Via径φ800nm
Alパターン　線幅0.35um

φ200mm – ブランケットウェハーの例

Si上　SiGeエピ　Ge濃度最大20%

φ150mm – パターンウェハーの例

Alパターン　0.5um線幅
